廣泛應用于UPS、逆變器、感應加熱、電焊機、
變頻器等設備的中小功率吸收. 諧振線路。
產品特點/Characteristics
電介質：聚丙烯薄膜
結構：雙面金屬化與金屬化膜內串結構
封裝：塑料外殼，阻燃（94V-0級）環氧封裝
引出：鍍錫銅片引出
能承受高脈沖電流，高dv/dtESL，ESR小
具有自愈性
產品規格見附件
技術性能/Specifications
引用標準/Reference standards
IEC 61071 60068
工作溫度范圍/Operating temperature range
-40~85℃
容量范圍/Capacitance
0.1~5.6μF
額定電壓 /Rated Voltage
630~3000V.DC
容量偏差 /Tolerance
± 5% 10%
極間耐電壓 /Test voltage between terminals
1.5Ur(DC) 10s 25±5℃
極殼耐電壓 /Test voltage between terminals and case
3000V 50Hz 60S, 25±5℃
損耗角正切/Dissipation factor
tgδ≤4×10-4 at 25±5℃ , 1KHz
絕緣電阻/Insulation resistance
C*IR≥30000S, at 100VDC,25±5℃,60S
預期壽命/Life expectancy
100000h at Ur and 70℃

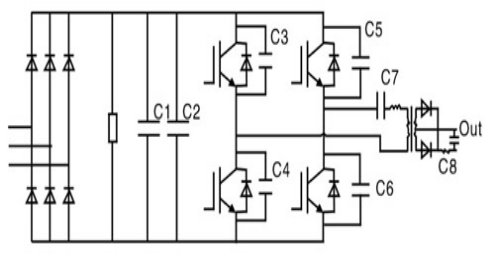

C3-C6
